Сертифицированные противопожарные шторы EI 60
Согласно СНиП 21-01.97, противопожарные шторы предназначены для заполнения проемов в пожарных преградах.
Сертифицированные противопожарные шторы EI 60 (Сертификат № С-RU.ПБ05.В.02576) используются в процессе возведения выставочных комплексов, торговых центров, спортивных, гаражных, складских сооружений, зданий для проведения культурно-зрелищных мероприятий.
Конструкция
Противопожарная штора состоит из корпуса коробчатого сечения, который представляет собой сборную цельногнутую сварную конструкцию, и вертикальных боковых направляющих. Внутри корпуса находится полотно шторы, намотанное на октагональный вал, и внутривальный привод. Противопожарные шторы EI 60 окрашиваются порошковой краской в цвета из каталога RAL.
Полотно сертифицированной противопожарной шторы EI 60 представляет собой композитный экран, изготовленный из термостойких тканей, обладающих показателем пожарной опасности НГ (ГОСТ 30244-89). Профильная планка в нижней части шторы применяется для натяжения полотна и обеспечения его плотного прилегания к поверхности пола. В поднятом положении планка запирает верхний короб. В комплектацию шторы входит шкаф управления с универсальным устройством, оснащенным застекленной кнопкой тревоги.

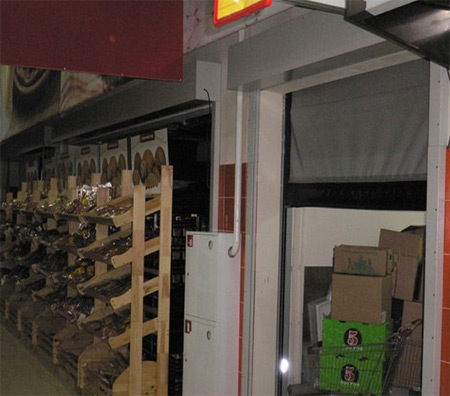

Установка противопожарных штор должна производиться специалистами компаний, которые имеют лицензию на осуществление монтажа оборудования такого типа. Автоматическая система шторы должна совмещаться с АППЗ строения, что необходимо для самозакрывания в случае сигнала пожарной тревоги.
Способ крепления
Штора может крепиться двумя основными методами: «на проем» или «в проем». ВРП может устанавливаться на подвесках к потолку или монтироваться на стену.
Технические характеристики ворот рулонных (шторы) противопожарных
| № п/п | Наименование параметра | Величина параметра |
|---|---|---|
| 1 | Габариты корпуса / вертикальных направляющих: | мм |
| Длина | Рекомендуемая до 6000 /5000 | |
| Ширина | 250-300 / 120 | |
| Высота | 250-300 / 120 | |
| Материал | 1,5 мм стальной лист | |
| Покрытие | Цинкование или порошковая окраска | |
| Цвет | По каталогу RAL | |
| Полотно шторы: | композитное | |
| Материал | термостойкие ткани с показателем пожарной опасности НГ по ГОСТ 30244-89. | |
| 2 | Толщина полотна шторы | до 7 мм |
| Вес | 2.8 кг/м² | |
| Цвет | Серебристо-серый / белый | |
| 3 | Габариты закрываемого проема, мм | |
| Высота | 5 000 | |
| Ширина | 6 000 | |
| 4 | Предел огнестойкости | E 120 I 60 |
| 5 | Время закрывания проема, сек. | Не более 50 |
| 6 | Напряжение питания привода, В | 220 |
| 7 | Мощность привода, Вт | 400-500 |
| 8 | Масса одного погонного метра корпуса в сборе, кг | 20 |
| 9 | Установленный срок службы, лет | Не ограничен |
Технологическое задание на взаимодействие с инженерным и технологическим оборудованием объекта:
- Привод внутривальный.
- Тип электродвигателя - однофазный 220 В.
- Максимальный ток потребления - 2,5 А.
- Категория электроснабжения по ПУЭ - I.
- Кабель электроснабжения - NUM 3х1,5 (либо аналогичный) подводится к корпусу шторы со стороны привода. Свободный конец не менее 3-х метров, замотанный в бухту.
- Кабель управления от системы АППЗ объекта (с нормально разомкнутым контактом) подводится к корпусу шторы со стороны привода. Свободный конец не менее 3-х метров, замотанный в бухту.
 |
